Z40W型钛合金楔式闸阀

【Z40W型钛合金楔式闸阀】品牌供应商，合力阀门为您提供【Z40W型钛合金楔式闸阀】标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。Z40W型钛合金楔式闸阀】符合相关制造标准、欢迎来电咨询、采购！

咨询热线： 0577-67985555

Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为钛合金，工作压力 1.6-2.5MPa，阀体材料为 ZTA2 钛合金的闸阀。因为钛和氧有很好的亲和力，易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜，对许多腐蚀介质都呈现出特别优异的耐腐蚀性。

钛合金闸阀主要性能参数

型号		工作压力 / MPa	适用温度 / ℃	适用介质
Z40W-16Ti	16	1.6	≤ 200	氧化腐蚀性介质
Z40W-25Ti	25	2.5	≤ 200	氧化腐蚀性介质

钛合金闸阀主要零件材料

型号	材料
	阀体、阀盖、闸板	闸杆	密封面	填料
Z40W-16Ti	ZTA2	TC4	本体材料	聚四氟乙烯
Z40W-25Ti

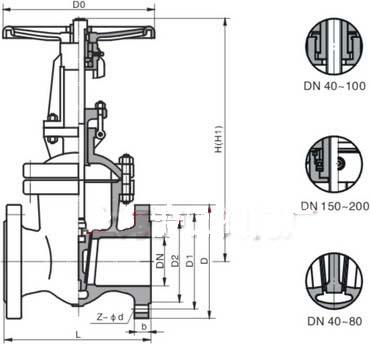

钛合金闸阀主要外形尺寸

Z40W-16Ti 型钛合金楔式闸阀

DN	L	D	D1	D2		f	z×ød	H	D0	重量 /kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

Z40W-25Ti 型钛合金楔式闸阀

DN	L	D	D1	D2		f	z×ød	H	D0	重量 /kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	265	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	218	30	3	8×ø25	674	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30		560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	700
